90度反転軸挿入リフター

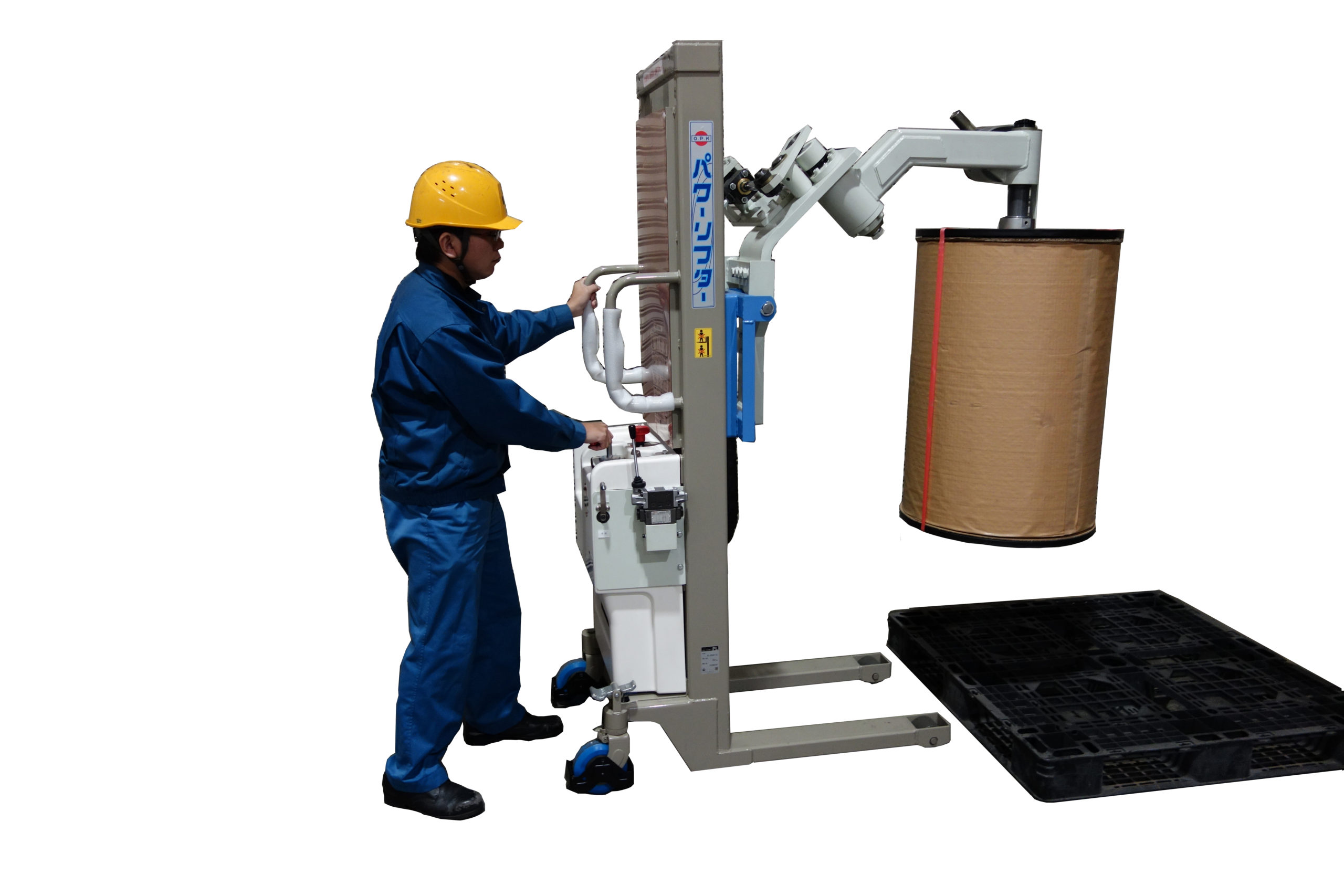

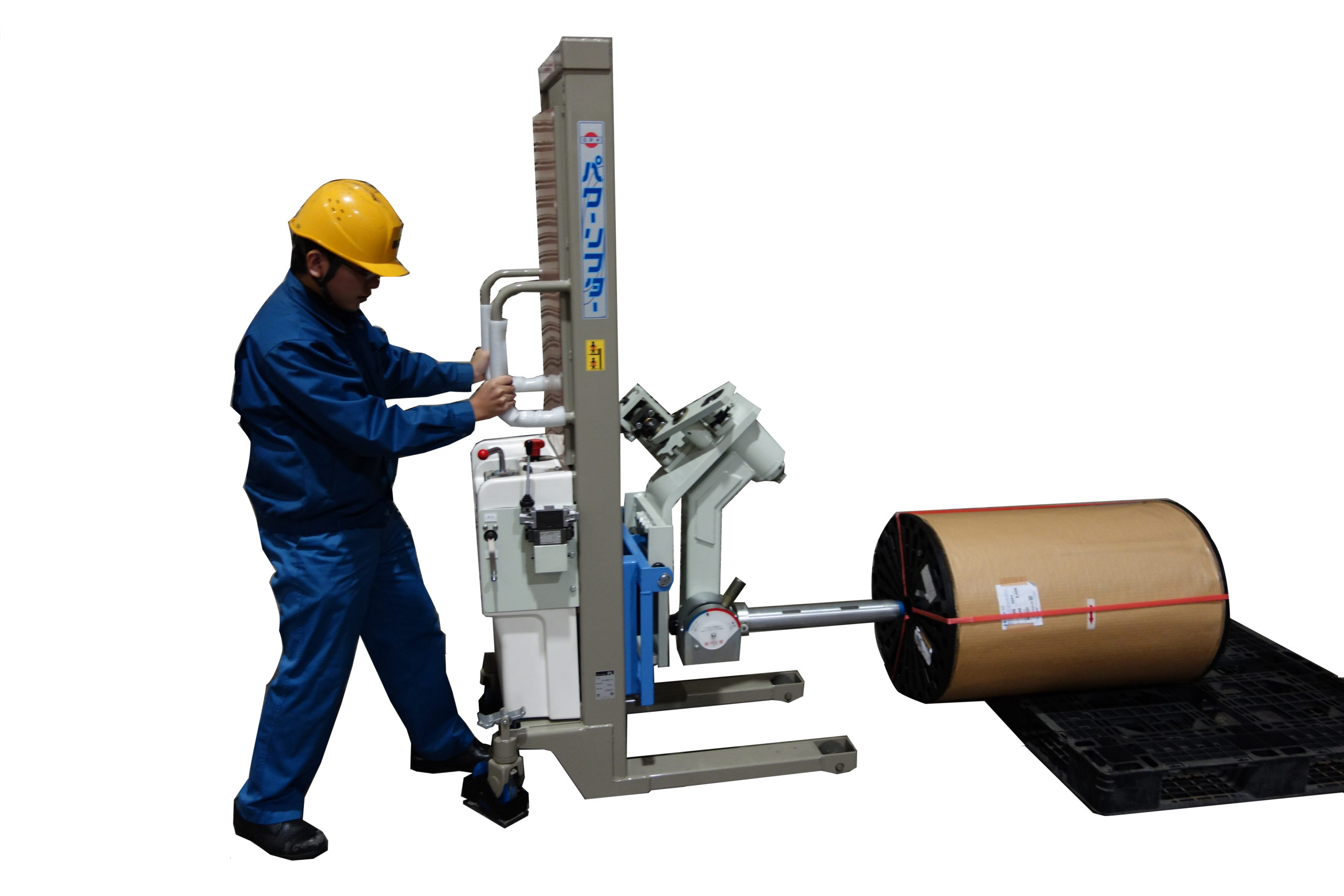

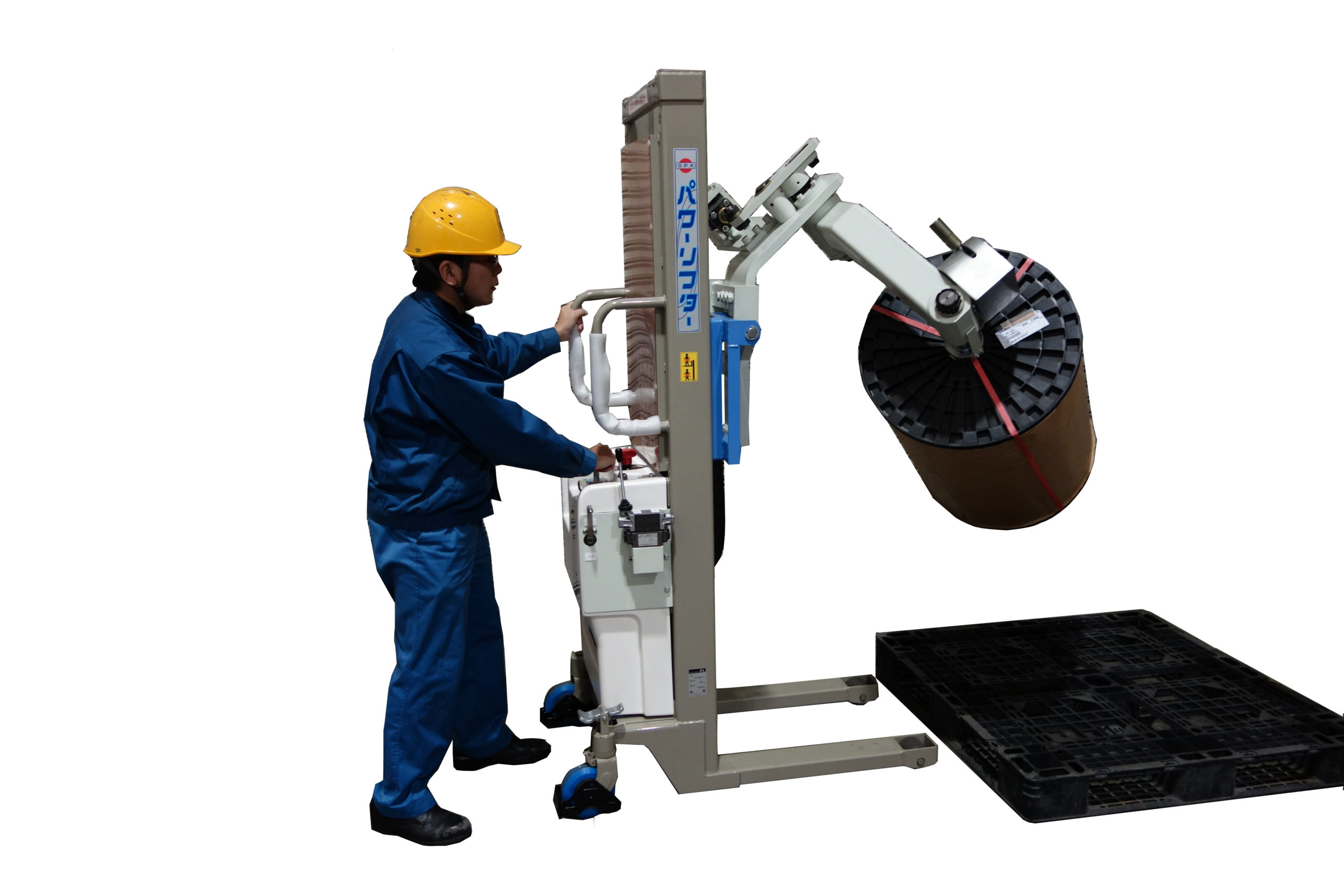

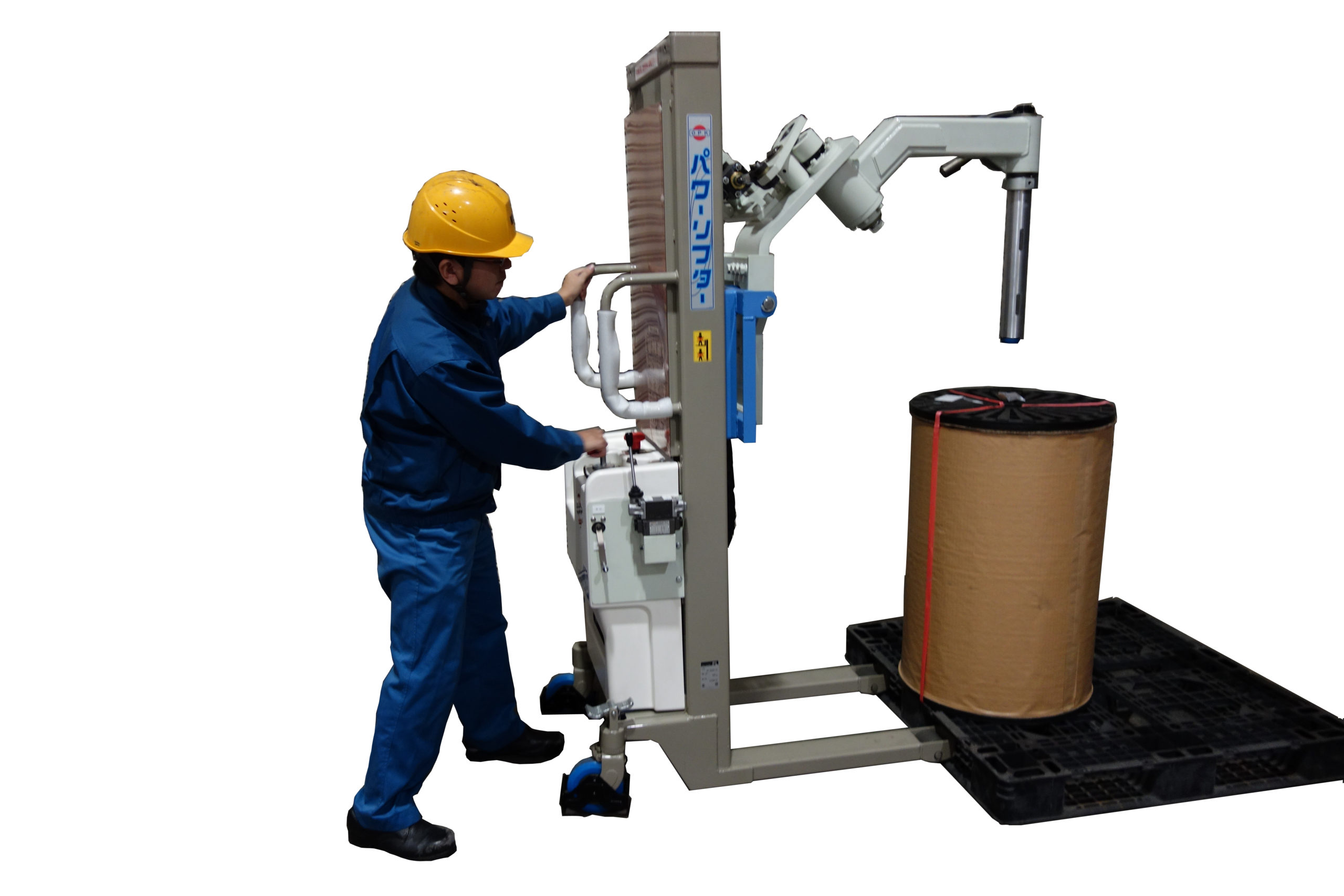

紙管に軸を挿入してメカチャック機構によりロールを持ち上げ、搬送したり９０度反転させます。
製品動画
特徴
製品ロールの紙管の内側に機械的な拡縮シャフトを挿入して搬送と旋回させることができます。
底板・キャップ付けや内包装作業、その後の段ボール入れ作業に最適です。
ロール製品を倒したり起こす際の端面の傷みや、オペレーターの作業負荷軽減に効果的です。
底板・キャップ付けや内包装作業、その後の段ボール入れ作業に最適です。
ロール製品を倒したり起こす際の端面の傷みや、オペレーターの作業負荷軽減に効果的です。
製品仕様
1200mm
φ600mm
200kgまたは300kg
3インチ紙管。 巻が緩くて紙管から抜けてしまうロールは取り扱いできません。
昇降と旋回は油圧電動作動、走行は手動。
メカチャック用のラグが一定以上出ていないと垂直に旋回しないインターロックがあり、チャック忘れで旋回して原反が落下させることはありません。
フォースゲージを装備すると、軸にかかっている荷重がデジタル表示にて可視化され、水平状態での軸の引抜作業が容易になります。
ウインチを搭載することにより、パレット奥から手前までのロールの移動が容易になります。
200kg仕様の軸リフターに、6インチアダプターを取付すれば、3インチと6インチの両方のロールに対応できます。現状は300kg仕様のリフターには取付できません。
