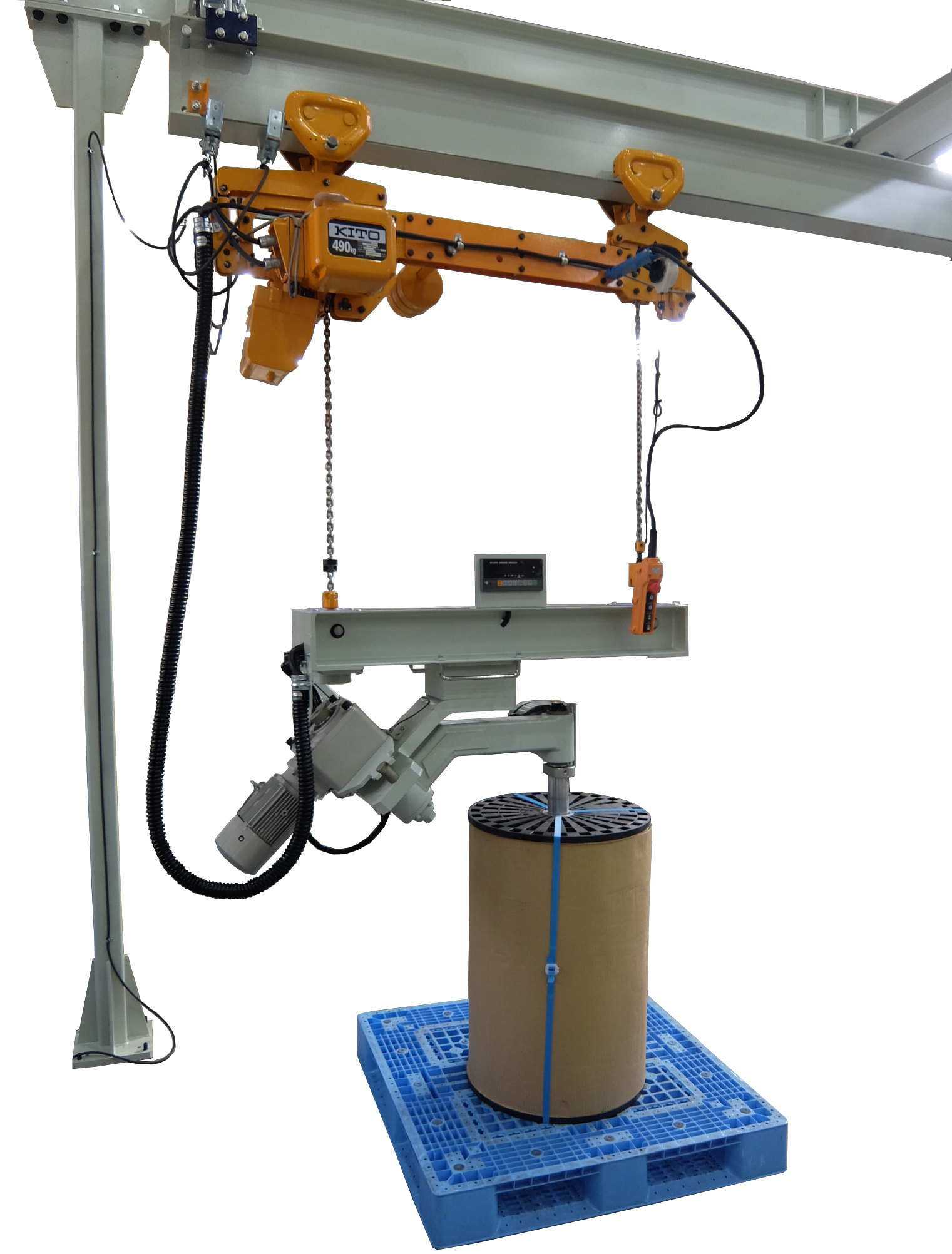

２点吊りロール反転装置
パレットの真ん中のロールを吊り上げて水平にできます。
製品動画
特徴
・ロールの紙管の内側に、機械的な拡縮シャフトを挿入して吊り上げ、反転させることができます。
・縦置きのロールを吊り上げ、反転させて横置きにします。 また逆に、横置きのロールを吊り上げ、反転させて縦置きにします。
・ロールを倒したり起こす際の端面の傷みや、オペレーターの作業負荷軽減に効果的です。
・工場レイアウトに合わせた、ＸＹクレーンタイプもあります。
・縦置きのロールを吊り上げ、反転させて横置きにします。 また逆に、横置きのロールを吊り上げ、反転させて縦置きにします。
・ロールを倒したり起こす際の端面の傷みや、オペレーターの作業負荷軽減に効果的です。
・工場レイアウトに合わせた、ＸＹクレーンタイプもあります。
製品仕様
200kg
φ600mm
3吋紙管、内径76.2ｍｍ 巻が緩くて紙管から抜けてしまうロールは取り扱いできません。
昇降と90度反転は電動、移動は手動。
メカチャック用のラグが一定以上出ていないと垂直に旋回しないインターロックがあり、チャック忘れで旋回して原反が落下させることはありません。
ロードセルが装備され、軸にかかっている荷重がデジタル表示にて可視化され、水平状態での軸の引抜作業が容易になります。
